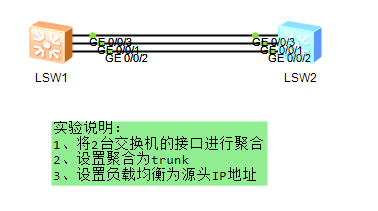

端口聚合 作者: aixiaxue 时间: 2026-07-08 分类: 华为-中型网络安装与调试学习任务 阅读 38次 #基础 ##基础知识 华为的端口聚合有3种模式 手工模式 静态LACP 动态LACP ##三者的区别： ###手工模式（Manual Load-Balance Mode） 工作原理：Eth-Trunk的建立和成员接口的加入完全由手工配置，没有LACP协议的参与 活动接口选择：所有加入的成员接口都会参与数据的转发，平均分担流量 故障处理：当某条活动链路故障时，链路聚合组会自动在剩余的活动链路中平均分担流量 应用场景：主要用于两个直连设备之间需要提供较大带宽，且其中一端或两端设备不支持LACP协议的场景 ###静态LACP模式（Static LACP Mode） 工作原理：Eth-Trunk的建立和成员接口的加入需要手工配置，但活动接口的选择由LACP协议报文协商负责 活动接口选择：采用M:N模式。M条链路处于活动状态负责转发数据，N条链路处于非活动状态作为备份链路。当活动链路故障时，系统会自动从备份链路中选择优先级最高的接替 故障处理：支持LACP抢占功能。若使能抢占，故障恢复的高优先级链路会重新成为活动接口 应用场景：两台直连设备都支持LACP协议，且需要同时实现负载分担和冗余备份双重功能，这是最广泛推荐的设备对接场景 ###动态LACP模式（Dynamic LACP Mode） 工作原理：与静态LACP在协议交互上无区别，核心差异在于LACP协商失败后的处理机制 故障处理：当LACP协商失败（例如服务器重启导致配置丢失）时，Eth-Trunk状态变为Down，但其成员接口会继承Eth-Trunk的VLAN属性，状态变为Indep，可独立进行二层数据转发。待对端配置恢复并收到LACP报文后，再自动进行聚合协商 应用场景：仅用于华为设备与服务器互连的场景（如服务器需从远端获取配置），其他场景不建议使用，否则网络存在成环风险 ###一般在生产场景选用手工模式居多，对设备负担小，流量均衡、带宽利用率高 ##配置 ###创建聚合端口 interface Eth-Trunk1 ###设置聚合端口模式 interface Eth-Trunk1 port link-type trunk port trunk allow-pass vlan 2 to 4094 ###将物理接口加入聚合端口 interface GigabitEthernet0/0/1 eth-trunk 1 interface GigabitEthernet0/0/2 eth-trunk 1 ###修改端口聚合负载均衡 | 参数 | 参数说明 | | :--- | :--- | | dst-ip | 指定基于目的IP地址进行负载分担。 | | src-ip | 指定基于源IP地址进行负载分担。 | | src-dst-ip | 指定基于源IP地址与目的IP地址的异或进行负载分担。 | | dst-mac | 指定基于目的MAC地址进行负载分担。 | | src-mac | 指定基于源MAC地址进行负载分担。 | | src-dst-mac | 指定基于源MAC地址与目的MAC地址的异或进行负载分担。 | | round-robin | 指定基于round-robin模式进行逐包负载分担。 | interface Eth-Trunk1 load-balance dst-ip #实验  ##配置过程 ###修改设备名称 略 ###创建聚合组1 int Eth-Trunk 1 ###设置聚合组模式 int Eth-Trunk 1 port link-type trunk port trunk allow-pass vlan all ###物理接口加入聚合组 int G0/0/1 eth-trunk 1 int G0/0/2 eth-trunk 1 int G0/0/3 eth-trunk 1 ###修改聚合组负载均衡 int Eth-Trunk 1 load-balance dst-ip #练习作业： [端口聚合.zip](https://yubin.wang/usr/uploads/2026/07/3056175453.zip) #作业评分 [端口聚合.zip](https://yubin.wang/usr/uploads/2026/07/1872707814.zip) 标签: none
